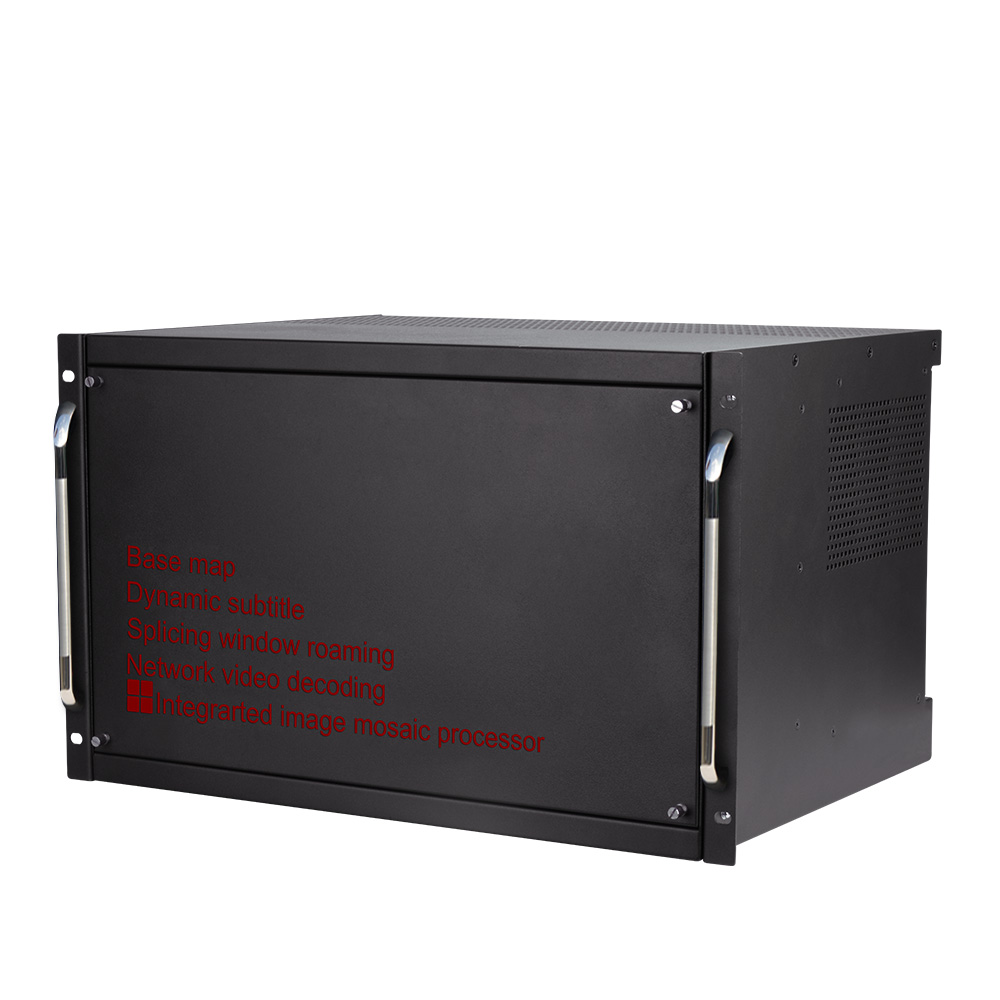

我公司拼接處理器是一款純硬件的專業化的圖像處理設備，能夠?qū)⒍鄠€(gè)動態畫面顯示在多個屏幕上面，實現多窗口拼接的功能。產品集合了我司多年積累的高速數字視頻處理、獨特的倍頻倍線、內置時鐘同步、板卡熱插拔等技術，同時引入了歐美先進的高速背板互連技術，每一路輸入輸出視頻獨享8Gbps視頻帶寬，完美支持各類高清晰數字/模擬視頻信號之間的疊加、漫游、開窗等復雜視頻圖像處理。

我公司拼接處理器是一款高性能的多視頻格式的拼接設備，可用于多個不同格式視頻信號輸入輸出。通過我司多年技術積累的”8G”音視頻并行總線技術，結合了我們獨特的倍頻倍線處理方式，產品完美的支持各種數字視頻（DVI、HDMI、3G-SDI）和各種模式視頻（VGA、YPbPr、CVBS）的采集和處理；

產品特色

◆ 純硬件高速切換：

無內嵌操作系統，啟動速度快（約5秒），沒有工控機式設備的死機、硬件沖突、藍屏、計算機病毒的困擾。

◆ 7×24小時的連續工作：

支持7×24小時的連續運行，能夠適應控制室、調度中心、監控中心等場所對系統性能日益嚴格的要求。

◆ 標準化機箱設計：

設備箱體尺寸采用符合ANST/EIA  RS-310-C/D的標準19英寸機箱設計，安裝過程簡便，固定性能穩定。

◆ 冗余電源熱備份（選配）：

配備雙電源冗余備份，電源自動均流，雙電源可以同時工作，也可以單獨工作；用戶可以根據需要將兩電源設計成主電源和備份電源，接入不同電源網絡，一旦某一路電源發生故障，設備將自動啟用另一路電源，實現設備的不間斷運行。

◆ 高速背板互連技術：

采用最新歐美12.5Gbps帶寬切換主芯片，同時引入德國12.5背板互連技術，結合我司多年積累的“8G“音視頻并行總線技術，使得拼接處理器具有強大的高速數字視頻處理能力，能完成各種不同格式視頻之間的實時快速切換。

◆”8G”并行總線技術：

不同輸入輸出處理成特色”8G”并行總線格式；

每一路輸入輸出通道獨享一路8Gbps的總線，某一路輸入輸出的視頻的異常不會對其它通道造成任何影響；

“8G”并行總線技術架構下的拼接處理器，每一路視頻都只有一條總線來處理，比同行其它產品基于TMDS技術的4路總線技術簡單而實用，減少了潛在的故障點，降低了整機的功耗；

◆ DVI-I輸入板卡：

可配置DVI-I輸入板卡，能接受HDMI、DVI、VGA、YPbPr、C-Video這五種視頻領域最常見的視頻源，用戶可以自己通過前面板按鍵或上位機界面軟件即時設置每一個通道的視頻源格式，大大的增加了用戶選擇的靈活性。

◆ 內置時鐘同步處理技術：

所有輸入輸出總線上的信號，采用最新DDR3緩存技術，實現時鐘的同步處理，切換操作在黑場間隙動作，確保輸出的快速切換和連續性，實現了無縫切換效果。

◆ 靈活板卡式設計：

輸入采集卡、輸出卡、切換卡、控制卡、風扇、電源等主要模塊均為插卡式設計。靈活的板卡式設計為將來的升級和擴容，以及設備的日常維護帶來了極大的方便。替換故障組件時無需拆開機箱，僅需將故障模塊取下替換即可。

◆ 板卡熱插拔：

輸入、輸出板卡在工作狀態下可以熱插拔，無需重啟或刷新設備，不會對其他信號的顯示造成影響，極大的方便了用戶的擴容和升級。

◆ 倍頻倍線功能：

拼接處理器視頻接口和種類涉及到多個視頻領域，包括PC（計算機視頻）領域、CE(消費視頻)領域、SDI（廣播視頻）領域等，各個不同領域的視頻技術都有獨自的特色。要實現不同種類視頻、不同格式的視頻之間的相互切換，倍頻倍線技術是不可或缺的。我司獨特的倍頻倍線技術，使得我們的拼接處理器每一路輸出信號都可以獨立設置輸出視頻分辨率和刷新率，使其具有同行業拼接處理器無法匹敵的兼容性；

◆ VGA自動調整：

模式視頻在傳輸和處理過程中難免會造成RGB視頻和HV掃描信號的延時，如果接受設備不做任何處理的話，很容易造成圖像左右上下缺失。我司獨特的輸入端VGA信號自動調整技術，將RGB視頻和HV掃描信號自動對齊，徹底的解決了此類煩惱。具有同類產品不可比擬的優勢；

◆ 高級EDID管理：

內置DDC通道EDID管理，可輕松解決多屏顯示系統中EDID的各類兼容性問題，使系統運行穩定高效。

◆ 支持視頻輸入輸出延長：

我司多年拼接處理器研發和應用的經驗，開放了多種配套高清視頻延長設備，將拼接處理器輸入輸出視頻傳輸距離突破了傳統的限制；

我們有配套的網線延長器和光纖延長器，將高清視頻逐像素傳輸50米到10公里距離不等。用戶可以根據需要實際的需要配置相應的延長器即可實現高清視頻與拼接處理器的長距離連接。

我們拼接處理器有配套的網線傳輸輸入輸出板卡、光纖傳輸輸入輸出板卡，最大限度實現了大工程和超大工程中的簡單實用化。

◆ 特色監視卡（選配）：

可配置輸出監視卡，一張監視卡多個4畫面顯示接口，可以多點實時監視輸入信號通道視頻內容；

1、本地DVI/HDMI視頻4畫面回顯，比傳統拼接處理器輸入信號指示燈更加直觀監視輸入狀態；

2、SDI輸出4畫面回顯，配合相應接收器可在150米范圍內遠端監控輸入視頻狀態；

3、光纖輸出4畫面回顯，配合相應接收器可在10公里范圍內遠端監控輸入視頻狀態；

◆ 高分辨率圖像采集：

可配置高分辨率輸入采集卡，支持4Kx2K高分辨率視頻圖像的逐像素采集和處理，使圖像更細致清晰；

一、 系統參數

二、 單芯光纖輸入輸出參數

三、 電氣要求

四、 設備環境
