關于液晶拼接屏安裝拼縫的說明

　　我們知道在購買液晶拼接屏的時候客戶很注重拼接屏的拼縫問題，拼縫的問題也直接決定了畫面的整體感覺，根據拼接屏的特點，每塊屏對于拼縫而言并不是絕對的矩形、實際安裝需要考慮的因素而導致拼縫出現不細小、不均勻等客戶不滿意的現象。下面將從技術方案和屏幕特點方面做進一步的分析和探討。

　　什么是物理邊框 ？

　　液晶拼接屏在邊框四周分布有與液晶面板相連接的柔性線路，為保護該線路不受實際安裝、運輸過程造成損傷從而引起液晶屏顯示異常，也避免造成液晶面板破損等情況，制造廠商在液晶屏幕的側面設計了金屬（或其他材質）邊框，邊框為黑色不透明的材質，不能顯示色彩內容，該邊框稱之為物理邊框。

　　什么是光學黑邊 ？

　　光學黑邊是由于液晶屏廠家在屏幕的生產工藝和技術方案上無法使背光完全到達的邊緣而所形成的黑邊，該黑邊處于液晶面板四周且無法避免，不同尺寸和規格的液晶屏光學黑邊尺寸有所差異，正常在屏幕點亮后較為明顯，約 1-2 排像素點。

　　示意圖

　　什么是實際安裝拼縫？

　　即液晶拼接單元安裝完成后相鄰兩塊拼接屏的物理黑邊+光學黑邊+預留間隙所相加的尺寸。

　　什么是物理拼縫 ？

　　物理拼縫即拼接單元安裝完成后相鄰兩塊拼接屏的物理黑邊相加的尺寸，即圖 2 中 L2-L3 的尺寸。

　　什么是預留間隙？

　　預留間隙是安裝過程中為了考慮產品質量和使用壽命等因素而有意預留出拼接單元之間的尺寸。

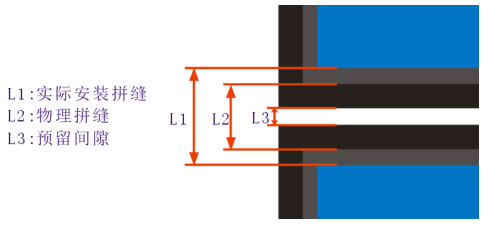

　　拼接屏拼縫局部放大示意圖

　　安裝時為什么要預留間隙？

　　1. 根據液晶屏原廠給出的拼接屏應用指導書中明確指出，拼接屏實際安裝保留間隙應不小于1.3毫米，安裝時避免拼接單元之間因重力擠壓造成出線、漏液等故障。

　　2. 通過以往工程案例和售后故障分析，我們認為保留拼接間隙可以保證拼接位置的正確性，也可以防止熱脹冷縮對拼接單元的損傷。原因是，如果拼接單元在拼接時邊緣位置非常緊密的結合，可能因為熱脹的原因而導致屏體內部受損，降低屏幕的使用壽命而得不償失。

　　熱脹冷縮對拼縫 有什么 影響 ？

　　屏體由于受熱會發生膨脹，液晶屏的規格書中沒有明確表示膨脹變形的距離。為此我們作了試驗，其試驗條件是，通電前室溫 25°C，將拼接屏通電白屏（白屏）并將室溫調節至 35°C，通過白屏持續 4小時后，我們根據試驗得出結論，即液晶屏在受熱時，其膨脹變形的距離最大可達到 0.5 毫米。

　　為什么實際安裝的拼縫尺寸大于規格書中所標示的物理拼縫？

　　1. 通過以上結論和分析，實際安裝的拼縫（或理解為肉眼可視拼縫間距）是物理拼縫+預留間隙+光學黑屏距離的總和，因此實際安裝的拼縫大于規格書中所標示的物理拼縫屬于正?，F象；

　　2. 根據兩臺液晶拼接單元圖示的分析，最理想的情況是每臺拼接單元的形狀都是標準的矩形。但遺憾的是實際上絕大多數的產品都不可能是絕對意義上的矩形，即要么形狀不是，要么邊緣不是，故實際安裝拼縫與理論和設計上要求達到的拼縫存在差異。

　　3. 為了保證產品的使用壽命，實際安裝時需要考慮產品熱脹冷縮、散熱等因素，人為預留出的間隙進而增加了實際安裝的拼縫尺寸。

　　備注：為便于講解和原理展示，上述配圖尺寸有所放大，僅供參考。
